wolkenritter_nyny

夜天の書

デュビデュビバッパ デュビデュバッパッパ

自作PC

28

SilverStone Fortress SST-FT05

arkのシルバーウィークセールでFT05買った。
12065528_1060163967329320_5437655979708093659_n
余り物突っ込んでESXiマシン追加した。
12036713_1060163983995985_6179557155736343399_n
ストレージ周りが若干狭くてケーブルの取り回しが悪いが、シャドウベイを2個から1個に減らしたら、そこそこ組みやすくなった。
FT03のほうが好みではある。
18

PC組んだ

年末年始で組もうと思ってたPCを、とりあえず完成させた。
IMG_6639

続きを読む »
8

EVGA X79 Dark (150-SE-E789-KR)

なんか買ってた
IMG_5847

Z87すら持て余してるのに、X79は石も持ってない。
ESのXeonでも買って、ESXi用に組もうかな
続きを読む »
22

CMGTX3

IMG_5793

16

未来福音BD /NEO ECO 620C EC-2

そういえば未来福音のBDとか届いてたの忘れていた。
IMG_5757
らっきょ画展も楽しみだけど、休日に外出する気が起こらないから行けるかどうか・・・

あと某社通販にて無意味に買った電源
IMG_5740
Antec NEO ECO 620C EC-2

続きを読む »
15

G.SKILL F3-2400C10D-8GTX

CorsairのSamsung ICに引き続き、G.SKILLのSamsung IC捕獲
IMG_5676
IMG_5673
HCH9
石も変えたので、後ほど比較する
13

i5-4670K

11月に買った4770Kがどうしようもなかったので処分して4670Kに変更した。
IMG_5626
L311B458

14

CMZ16GX3M4A2400C9

CMZ16GX3M4A2400C9 4枚組のうち2枚を入手
Vengeanceのクセに生意気にも黒基板
IMG_5592
個人的にCorsairのVengeanceシリーズのヒートスプレッダはA-DATA XPG V2
GeIL EVO CORSAと並んで嫌いだけど、2400CL9のスペックにつられてしまった。

CorsairのDDR3-2400 x2/x4のラインナップとしては、3シリーズでCL9~CL11がある。

CMZ16GX3M4A2400C9
CMZ16GX3M4A2400C10/CMZ8GX3M2A2400C10

CMD16GX3M4A2400C9
CMD16GX3M4A2400C10/CMD8GX3M2A2400C10
CMD16GX3M4A2400C11/CMD8GX3M2A2400C11

CMY16GX3M2A2400C11/CMY8GX3M2A2400C11

製造時期でチップの世代も異なるので一概にはいえないが、何気に2400C9は低レイテンシ
v4.13のヒートスプレッダを剥がしてみるとSamsung BCH9だった。
IMG_5591
v4.13がHCH9でv4.21がHYK0と推測してたけど違うみたい。


29

i7-4770K / Asrock Z87M OC Formula

いよいよHaswellとZ87を導入、メモリチェックが捗りそう
IMG_5575
4670Kにしようか迷ったけど、ケチってもしょうがないので4770K
IMG_5577
L327B838

IMG_5576

あ、明日で仕事辞めます。
貯金も無いのに収入がなくなるので、しばらく節制だなぁ。。。
12

G.SKILL F3-18400CL8D-4GBPIS / F3-16000CL6T-6GBPID

ぼちぼちメモリを回収
IMG_5562
F3-18400CL8D-4GBPIS
IMG_5561
PSC XEE629A3G-A
IMG_5573
PSC XDX017A3G-A
PSCチップについては、まだよく判ってないがXE-,XD-,XF-
の中の序列と3文字目の意味を調べたい。
あと3枚届く予定なので、それを開ければ何か判るかも?

11/14 追記
IMG_5564
F3-16000CL6T-6GBPID届いた
IMG_5563
XFB812A3G-A???
予想外れたが。。。
31

Corsair CMY8GX3M2B2933C12R

久々にメモリ買った気がする!
IMG_5553[1]
Vengeance Pro 2933CL12
IMG_5554
中身はもちろんsingle sideのHynix MFR

Z87環境が手元に無いので、近いうちに環境を揃えないと。仕事辞めるのに出費が嵩む。。。
最近のコルセアメモリは腑抜けたモノが多いので、ここらでコルセアの本気を拝みたいところ。


17

メモリのチップの確認について


チップにまんま書いてあるのと、OEM型番?なのかそのまま読み取れないものがあるのでまとめ
モジュールメーカーによっては、読み取れないように潰しているものもあり。

Elpida
まずは、Elpida Hyperについて
J1108BASE
IMG_4466
IMG_1384
それぞれMNH-E HYPERと、その選別品MGH-E HYPER
端面の形状からして違うので、割らなくても確認できる。

コルセアのver2.1については、A-die以前のモノということなので
ver2.1=Elpida Hyperというワケではない。(→TR3X等
CMG,CMTのものでver2.1のものについては確実にHyper搭載
国内の流通は無さそうですが、TW3X4G1333C9Dのver2.1にElpida Hyperが乗っていたとか


Hyper以外のElpidaチップについて
KHX2000C9AD3T1K2/4GX
J1108BDSE-DJ-F とか、そのまま記載してあったり
記載してなかったり


そのまま記載が無いものについて
F3-16000CL9T-4GBTD
12文字の5番目がAなら1Gbit、Vなら2Gbit、Xなら4Gbit DRAM
7番目がBならBBSE、DならBDBG/BDSE等
xxBG or xxSEには、チップの横に白のストライプが入っている
上の画像のE919A8B0940CはBBSE


PSC

Powerchip X-series: (XD-, XE-, XF-)
F3-17600CL7D-4GBP

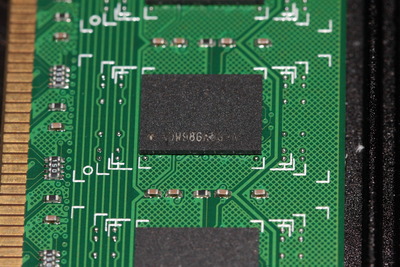

XDW986A3G-A
IMG_4457
XED506A3G-A
IMG_5249
XFG746A3G-A
上記それぞれPSC-XD,XE,XF

Powerchip R- and T-series: (TG-, RH-, TH-, TJ-等
ゴミなので割愛


Samsung , Hynix
IMG_0225
Samsung K4B4G0846B-HYK0

IMG_3689
Hynix H5TQ2G83BFR
少し前の両面実装の4GBジュールハイクロックメモリに多かったBFR
2800などでCFRもある

IMG_0223
Hynix H5TQ4G83MFR
最近の片面4GB、両面8GBのハイクロックメモリはHynix MFRかSamsungチップが多い





G.Skill
SN: YYWWxxxx....
0000 - Review/Test sample ( no IC specified )
01xx - Micron
02xx - Hynix
03xx - Samsung
06xx - Elpida
0650/0660 - BBSE
0690
- MxH-E Hyper ( 少数BBSE )
07xx - Elixir (/Nanya)
08xx - Nanya (sometimes eTT/uTT)
09xx - PSC eTT/uTT
10xx - Powerchip/PSC
11xx - SpecTek (/Micron)
12xx - Qimonda/Aeneon (sometimes eTT/uTT)
13xx - ProMOS?? (possibly blank IC)
2012年4月以降、シリアルルールの変更↓
AB40 - Samsung/Hynix ( 短期間、いずれかのチップを使用 )
0000 - Hynix
x100 - Nanya eTT/uTT
x200 - Powerchip/PSC
x400 - Hynix
x500 - Samsung
x600 - SpecTek (/Micron)
x800 - Elpida
3800 - MxH-E Hyper
x150 - Samsung eTT/uTT??


Corsair
Version Vendor IC Size
1.X Qimonda 64/128Mx8
1.1X Qimonda 256x8
1.2X Qimonda 512Mx8
2.X Elpida 64/128Mx8
2.1X Elpida 256Mx8
2.2X Elpida 512Mx8
3.X Micron 128Mx8
3.1X Micron 256Mx8
3.2X Micron 512Mx8
4.X Samsung 128Mx8
4.1X Samsung 256Mx8
4.2X Samsung 512Mx8
5.X Hynix 128Mx8
5.1X Hynix 256Mx8
5.2X Hynix 512Mx8
6.X Promos 128Mx8
6.1X Promos 256Mx8
6.2X Promos 512Mx8
7.X (PSC) 128Mx8
7.1X (PSC) 256Mx8
7.2X (PSC) 512Mx8
8.X Nanya 128Mx8
8.1X Nanya 256Mx8
8.2X Nanya 512Mx8
9.X Winbond A1-Die 128MX8
9.1X Winbond 256Mx8
9.2X Winbond 512Mx8

Dominator Platinum バージョン一覧

CMD8GX3M2A1600C8

4GB

x2

5.12

CMD8GX3M2A1600C9

4GB

x2

2.12/4.13/8.16

CMD32GX3M4A1600C9

8GB

x4



CMD32GX3Mx4A1600C10

8GB

x4



CMD16GX3M2A1600C9

8GB

x2



CMD8GX3M2A1866C9

4GB

x2

4.13

CMD16GX3M4A1866C9

4GB

x4

8.16

CMD32GX3M4A1866C10

8GB

x4



CMD16GX3M2A1866C9

8GB

x2

4.21

CMD16GX3M2A1866C10

8GB

x2

4.21/5..29

CMD32GX3M4A1866C9

8GB

x4



CMD8GX3M2A2133C9

4GB

x2

4.13

CMD8GX3M2B2133C9

4GB

x2



CMD16GX3M4A2133C9

4GB

x4

4.13

CMD16GX3M4B2133C9

4GB

x4

5.12

CMD64GX3M8A2133C9

8GB

x8



CMD32GX3M4A2133C9

8GB

x4

4.21

CMD16GX3M4A2400C9

4GB

x4

4.13

CMD8GX3M2A2400C10

4GB

x2

4.13

CMD16GX3M4A2400C10

4GB

x4



CMD8GX3M2A2400C11

4GB

x2



CMD16GX3M4A2400C11

4GB

x4



CMD64GX3M8A2400C10

8GB

x8



CMD32GX3M4A2400C10

8GB

x4

4.21

CMD16GX3M2A2400C10

8GB

x4

5.29

CMD8GX3M2A2666C10

4GB

x2



CMD16GX3M4A2666C10

4GB

x4

4.13

CMD8GX3M2A2666C11

4GB

x2

5.12

CMD16GX3M4A2666C11

4GB

x4

5.12

CMD8GX3M2A2666C12

4GB

x2



CMD16GX3M4A2666C12

4GB

x4



CMD32GX3M4A2666C11

8GB

x4



CMD8GX3M2A2800C12

4GB

x2

5.12

CMD16GX3M4A2800C12

4GB

x4

5.12

CMD16GX3M4A2800C11

4GB

x4

5.12

CMD16GX3M4B2800C12

4GB

x4



CMD8GX3M2A2933C12

4GB

x2






参考
http://www.xtremesystems.org/forums/showthread.php?285767-DDR3-IC-thread
http://www.gdm.or.jp/archive/review/ocw/index_02.html
http://blog.ark-pc.jp/?eid=94316
http://blog.ark-pc.jp/?eid=103202
http://www.xtremesystems.org/forums/showthread.php?283666-Figuring-out-G.Skill-s-SNs続きを読む »
3

AsRock FM2A85X-ITX


メインマシンの刷新の為、FM2A85X-ITXを買ってきた。
IMG_5439

IMG_5440
Mini-ITXのクセしてSATA3ポートが7つも載っていやがる。
IMG_5441
基板裏にいろいろ置いてあってバックプレート対応していなかったが無理矢理固定した。
IMG_5443
金が無いので組み替える度にみずほらしいPCになっていく。はよう仕事変えたい

14

F3-16000CL8-6GBPS #2 / B75H2-AM2

IMG_5421
再び到来したG.Skill Perfect Storm DDR3-2000

今度の中身は果たしてElpida BBSEなのだろうか!?


続きを読む »
26

A10-5800K/FM2A85X Extreme6/F3-12800CL6D-4GBXH

アキバぶらぶらしてたらDDR3-1600 CL6のRipjawsX見かけたので、買ってみた。
IMG_5250IMG_5249
PSC XFG746A3G-A
チェックする環境がなかったので、焼肉サミットついでにA10-5800KとAsRockのExtreme6を購入。
IMG_5251
ろくにAPU触ってなかったからBIOS設定が謎。FX8350にしとけばよかったかもしれぬ。
